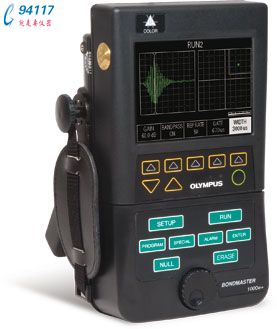

BondMaster™ 1000e+ 是一款模式齊備、用途廣泛的儀器。其模式包括一發一收、MIA (機械阻抗分析)以及諧振模式。BondMaster™ 1000e+ 是市場上唯一真正的多模式復合材料檢測儀器。
用戶使用BondMaster 1000e+,可以選擇最佳的應用方法,對種類繁多的復合材料進行檢測。由于其高性能、輕重量、堅固耐用的特點, 該款儀器成為應用于復合材料的生產、維護和維修領域的最佳選擇。
由于備有可更換式顯示屏,BondMaster 1000e+ 具有當今最高的分辨率。在室內或明亮的室外環境,用戶可以使用彩色或單色液晶顯示屏(LCD)；在通常光線或昏暗光線環境,用戶可使用高亮度場致發光屏(ELD)。這一屏幕互換特色使得儀器的應用具有極大的靈活性和方便性。堅固耐用精心設計的外殼、簡潔的前面板、SmartKnob™以及內設PowerLink™ 技術使得BondMaster 1000e+ 成為真正的創新型、易于使用的手持式輕便探傷儀。
在連接了探頭的情況下,BondMaster 1000e+使用PowerLink技術自動配置儀器。內設的校準模式幫助用戶優選測試參數。每一種檢測技術都有多種探頭備選。 |
Bond 1000e+ 技術規格
檢測方法
當一個探頭接入BondMaster™ 后,儀器便根據該探頭類型自動進行配置。
操作模式為一發一收 (RF、脈沖、掃頻),
MIA (機械阻抗分析)以及諧振。
一發一收RF模式：使用短脈沖能量測量波幅和相位變化,以便檢測脫膠。顯示的信息為包絡或矢量顯示形式。由RF 數據可得到阻抗顯示。無需耦合劑。
一發一收脈沖模式：使用短脈沖能量測量波幅和相位變化,以便檢測脫膠。顯示的信息為包絡或矢量顯示形式。無需耦合劑。
一發一收掃頻模式：使用掃頻方式測量波幅和相位變化,以便檢測脫膠。無需耦合劑 (5kHz到100 kHz)。
機械阻抗分析模式(MIA)：測量材料的剛度。輸出形式為波幅和相位。無需耦合劑。
諧振模式：通過探頭諧振的相位變化和波幅檢測脫膠。需耦合劑。
| 輸入和輸出 |
| 探頭連接器：11針Fisher接頭 |
| 模擬輸出：信號：±5 V,偏置可調,不受位置控制或縮放功能的影響。 |
| 技術規格 |
| 頻率范圍：250 Hz 到 1.5 MHz。在此范圍內,特殊測試模式受限制。 |
| 增益：–10 dB 到 50 dB |
| 模擬輸出更新：在MIA和諧振模式下,模擬輸出持續更新。在一發一收模式下,數據以同樣速率更新。 |
| 報警盒：本儀器可以使用任意大小的報警盒。報警盒可被定義并且可置于屏幕的任何位置。在RF和脈沖設置模式下,可使用一個可調垂直波幅報警器。 |
| 報警邏輯：正或負報警門 |
| 報警輸出：0 V 到 3 V HC邏輯輸出,開關切換聲音報警,以及前面板信號器。安裝在探頭上的報警指示為標準配置。 |
| 時鐘和日歷：時間和日期信息隨每幅波形存儲和打印。 |
| 語言：菜單可顯示為英語、西班牙語、法語或德語。 |
| RS-232/USB 接口：屏幕打印輸出和計算機接口。USB輸出須通過一個RS-232 轉接器。 |
| 屏幕存儲：可存儲多達20幅屏幕拷貝。 |
| 程序存儲：可存儲多達100個檢測設置。 |
| 美國泛美 1000e+超聲波探傷儀通用規格 |
| 尺寸(長× 高 × 厚)：242mm × 140mm × 92mm (9.5in. × 5.5in. × 3.6in.) |
| 重量：2kg (4.4lb) |
| 顯示：可互換式QVGA顯示 (320 x 240 像素)：彩色或單色液晶顯示屏、高亮度場致發光屏 |
| 工作溫度：–20°C 到 60°C (–4°F 到 140°F) |
| 存儲溫度：–40°C 到 80°C (–40°F 到 176°F) |
| 濕度：95% ± 5% |
| 等級：基于MIL-PRF-28800F手冊的2級規范。 |
| 海拔高度：工作和非工作情況下的最大海拔高度限制為4,600m (15,000 ft)。 |
| 危險區域操作：可安全地在國家防火協會規范 (NFPA 70) 500節中的D段2分段1級規定的環境中操作,并通過美軍標準MIL-STD-810F 方法511.4,程序1的測試。 |
| 電源 |
| 電源：7針連接器供內部電池充電,并且供設備使用交流電源。 |
| 電源要求：電源線,85V 到 240V, 50Hz 到 60Hz。外置電池充電器。充電時間一般需要4小時。 |
| 電池低電保護：條狀顯示表明大概剩余時間。 |
| 電池工作時間：6到8小時(額定,取決于配置) |
| Z模式報警：支持BondMaster 1000e+ 陣列選項 |
探頭和附件
所有BondMaster™ 1000e+ 探頭都具備PowerLink™ 功能。這些探頭包括一發一收(S-PC)、MIA(S-MP)、諧振(S-PR)探頭。
BondMaster PC 界面軟件：可使數據傳輸?shù)絇C機 |
