英國牛津 等離子設備- Plasmalab 80Plus系列產品介紹
Plasmalab 80Plus是我公司專門為大學及研究機構設計的小型化產品,被廣泛的應用于各種產品的研發以及小批量生產。它配置了直接開啟式工藝平臺,可以根據客戶需要將它配置成RIE(反應離子刻蝕)、PE(等離子刻蝕)、PECVD(等離子增強型化學氣相沉積)或ICP(感應耦合等離子高密度刻蝕)等模式,應用非常靈活。

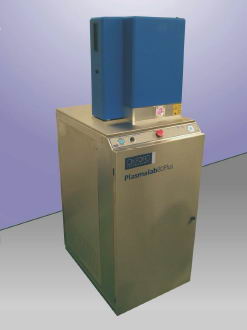

Plasmalab 80Plus系列 - Failure Analysis配置(uEtch系統)產品介紹
典型應用:
低傷害聚酰亞胺鈍化蝕刻(體育模式)
低傷害氮化硅鈍化蝕刻(體育模式)
IMD的各向異性刻蝕(刻蝕模式)
各向異性電信蝕刻(刻蝕模式)
各向同性的IMD /電信蝕刻(體育模式)
各向同性多晶硅刻蝕( PE或刻蝕模式)
80Plus系列 - Failure Analysis配置(uEtch系統)主要配置:
硬件和工藝全程自動化控制的基于Windows NT的PC2000控制軟件,全部硬件和工藝均由計算機來控制,操作非常簡便 RIE/PE雙模式工藝真空腔,可以針對不同刻蝕層靈活選擇刻蝕模式 240mm直徑溫度可以調節的下電極,最大可以處理8”樣片 RF繼電器,可以在RIE/PE模式之間靈活切換 13.56MHz,30/300W的射頻電源以及緊耦合、低損耗的自動匹配網絡(Close-coupled Automatic Matching Network),更加保證了工藝的重復性 控制工藝氣體流量及配比的外部Gas Pod,最多可配置6路氣體管路,大大節約了凈化間的面積 反應室真空壓力自動控制系統(APC CM Gauge),保證工藝過程壓力的穩定 大抽速防腐蝕機械泵和羅茲泵泵組,可以快速的達到工藝試驗所需的真空環境80Plus系列 - Failure Analysis配置(uEtch系統)選配件:
激光干涉終點控制系統(End Point Detector),可以精確控制不同層的刻蝕深度 65mm直徑的ICP電源,可以大大提高產品的刻蝕速率同時減小刻蝕對產品的損傷 干泵和分子泵組合
