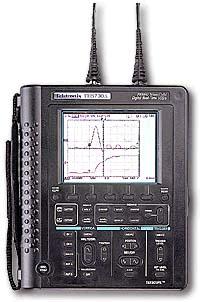

手持式數字示波器THS720P

美國泰克Tektronix 手持式數字示波器THS720P性能概述： □ 100MHz產品-世界最高性能的手持式示波器； □ THS720P-第一臺能夠提供自動功率測量、統計、諧波分析功能的手持式示波器； □ 100MHz帶寬，最高采樣速率達500MS/s，詳見技術參數表； □ 2條獨立通道，8位垂直分辨率； □ 良好的時基系統； □ 靈巧的捕獲方式； □ 強大的觸發系統； □ 完備的測量系統； □ 內置功能強勁的3-3/4位數字萬用表； □ THS720P＝全能的手持式示波器＋數字萬用表＋諧波分析儀＋功率計； □ 完全的隔離通道結構，600VRMS浮置測量能力； □ 自動設置功能"AutoSet"讓操作更簡便； □ 11種語種界面支持； □ LCD顯示，多種顯示模式； □ 輕巧、便攜的物理特性； 應用行業 □ 數字、模擬電路設計、； □ 教學實驗室平臺； □ 電力、電子產品制造、測試及維護。 美國泰克Tektronix 手持式數字示波器THS720P技術參數
功能描述
帶 寬	100 MHz
通 道	2
每條通道采樣率	500M
垂直分辨率	8 位 (所有型號)
垂直靈敏度 (/div)	5 mV/div～50V/div
最大記錄長度	2.5K 點 (所有型號)
直流增益準確度	±2%
輸入電壓 ( 10МΩ)	400 VRMS CAT I,300 VRMS CAT II
位置范圍	±10格
DMM技術	內置3-3/4位數字萬用表（參數詳見DMM技術規格）
輸入阻抗	10MΩ，13.3pF
輸入耦合	AC, DC, GND (所有型號)
時基范圍 (/div)	5ns～50s/div
滾動模式時基	≥0.5s/div
水平精度	±200pps
探頭配置	P6117無源電壓探頭
顯 示 器	帶背景光LCD
安全標準	UL3111-1，EN61010-1， CSA證書
電磁兼容（EMC）	滿足《89/336/EEC指導》電磁兼容要求
環境：
溫 度	操作：-10℃～＋50℃，非操作：-20℃～＋60℃
濕 度	＋40℃以下：90％RH，＋41℃～＋50℃：75％RH
高 度	操作：2,000m，非操作：15,000m
程控特性/接口特性
接口	RS232接口
標準附件
	探頭： THS710、THS720A、THS730A-2個P6117，10×倍衰減，200M帶寬、無源探頭； THS720P - 2個P5102，10×倍衰減，100M帶寬，無源高壓探頭。 國際電源插頭標準插頭： A3選項-澳大利亞 240 V ，50 Hz (161-0104-05)； 說明書：使用手冊（中文簡體）、《快速參考手冊》。 可追溯的NIST 校準證書； RS232接口用的電纜及適配器； 標準萬用表表筆一套； AC電源適配器； 豪華軟提箱； NiCd可充電電池組；
可選附件
	檢修手冊-070-9752-00； 編程手冊-070-9751-00； 電池充電器-THS7CHG； 可充電電池-THS7BAT； 硬便攜箱-THS7HCA； 多功能型電表測試線-ATLDX1； 標準萬用表表筆一套-012-1482-00； 打印機-HC411； WaveStar TM 示波器軟件 - Windows 95/98/NT 4.0 以上版本應用程序，用于捕獲各種DSO波形及示波器的設置、控制。 P5102 -1000VRMS，100 MHz帶寬、高電壓無源探頭。 P6117 -10×衰減，200M帶寬，無源電壓探頭。 A605、A610 -DMM操作電流探頭。
持有證書
	EMC，CE，UL，CA
其它
	THS720P多種功能集為一體 □ THS720P＝手持式示波器＋數字萬用表＋諧波分析儀＋功率計，集多功能為一體。 　　　　 □ THS720P具有THS720A100M手持式示波器的所有功能，也內置有3-3/4DMM，詳細功能請參閱《技術參數表》 馬達觸發 內置PWM觸發器，觸發于3和5級脈寬調制功率信號，分析調速交流電機驅動裝置的輸出波形 諧波分析 最高諧波次數為31次（30～450Hz） 功率測量和統計 VA - 視在功率 W - 有功功率 VAR- 無功功率 V、A- 電壓、電流（真有效值值、峰值） THD-F- 總諧波失真，輸入基波的百分比 THD-R- 總諧波失真，輸入真有效值的百分比 PF - 功率因數 DFR- 脈沖功率因數 Φ - 電壓與電流相位差
