工業萬用示波表F123

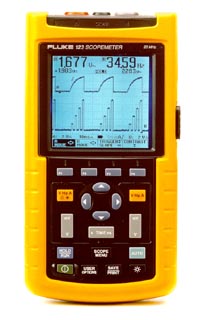

美國福祿克FLUKE 工業萬用示波表F123介紹

工業示波表123將雙通道20MHz數字存儲示波器，雙真有效值數字多用表和雙通道趨勢繪圖集成為一臺緊湊、電池供電的儀器。你可以把其他所有的工具丟到一邊，只用一臺123就可以解決你所有的問題。一對測試線滿足全部測量功能�！凹从|即測”自動觸發實現快速、穩定的波形顯示。使用趨勢繪圖快速查找間歇故障。 美國福祿克FLUKE 工業萬用示波表F123技術參數
功能描述
帶寬	20MHz
最大實時采樣率	25MS/s
上升時間	17.5ns
通道和數字轉換器	雙通道
時基量程	10ns-2min/div 20ns-1min/div
垂直靈敏度	5mV-500V/div
觸發模式	單次，邊沿，視頻
示波測量	26個自動
最大記錄長度	每通道512個點最大/最小值
雙通道趨勢繪圖	有
屏幕存儲	2個屏幕，10個設置
準確度	±(0.1%讀數+1個像素）
屏幕存儲	2個屏幕，10個設置
真有效值數字多用表	5000字，電壓，電流，電阻，通斷，二極管，溫度
電壓量程	500mV, 5V, 50V, 500V, 1250V
準確度：	VDC:±(0.5%+5個字)VAC/VAC+DC: ±(1%+10個字)(＜60Hz) ±(2.5%+15個字)(60Hz至1KHz)
電容	50nF-500mF ±(2%+10個字)
保修期	三年
程控特性/接口特性
接口	帶可選光隔離RS232接口適配器/電纜
電源需求
電壓	電源適配器/電池充電器
電池
電池壽命	5小時鎳鉻電池
物理特性
長度	50mm
寬度	232mm
高度	115mm
重量	1.2kg
標準附件
	FLK-123/668 Fluke 123 工業萬用示波表 Fluke萬用示波表測試工具的標準附件包括電源適配器和充電電池組（內置）。 123工業示波表包括屏蔽測試導線。
持有證書
	EN61010-1,三類600V
其它
	一、三種儀器集于一體 堅固緊湊的工業型萬用示波表123真正將示波器、萬用表和無紙記錄儀集成為一臺經濟易用的手持式儀器。可以快速查尋機床、儀表、控制和電源系統的故障，為工業用戶的故障診斷和安裝調試提供全面的解決方案。 雙通道同時顯示數字表讀數和波形 1、雙通道20MHz數字示波器 2、雙通道5,000字真有效值 數字多用表 3、雙通道趨勢繪圖 4、即觸即測功能便于脫手操作 5、一對屏蔽測試線適合示波 器，電阻、通斷等所有測量 6、電池操作可達5小時 7、三類600V安全認證 8、光電隔離RS-232接口 9、堅固緊湊的外殼設計 開機并打開測量菜單，選擇26種示波和數表測量模式 二、一臺三合一的工具 工業示波表123將雙通道20MHz數字存儲示波器，雙真有效值數字多用表和雙通道趨勢繪圖集成為一臺緊湊、電池供電的儀器。你可以把其他所有的工具丟到一邊，只用一臺123就可以解決你所有的問題。 三、令你的工作更具有信心 如果你的工作時間緊迫，工作空間又很狹窄或難以接近，你將不得不將精力集中在測試對象而不是測試儀本身。這正是工業示波表123具有即觸即測自動觸發功能的原因所在。你不必再為觸發和儀器設置而煩惱，所有信息均在屏幕上并自動完成你所需要的工作。 利用示波表123檢查馬達的啟動電容器 四、一對測試線滿足全部測量功能 高頻信號示波，數字表，電容和電阻測量，通斷檢測所有工作均由一對屏蔽導線完成，不必浪費查找或更換導線的時間。 即觸即測捕獲即使最復雜的馬達驅動信號 五、電池供電更具靈活性 5小時電池操作，使你不需要外接電源真正實現移動作業。手持式僅1.2kg，便于攜帶盡可玩于股掌之中。堅固和抗跌落設計確保在惡劣的工業環境下操作可靠、壽命長。 190 系列的光標讀數和圖象放大（ZOOM）功能更好地幫你分析捕獲的趨勢圖 六、安全認證 工業萬用示波表123及其屏蔽測試導線均滿足600V三類工業電力系統安全性認證。通過光電隔離RS-232接口可以安全地與打印機連接打印輸出結果或與PC連接利用Fluke View軟件進行分析和文檔處理。
