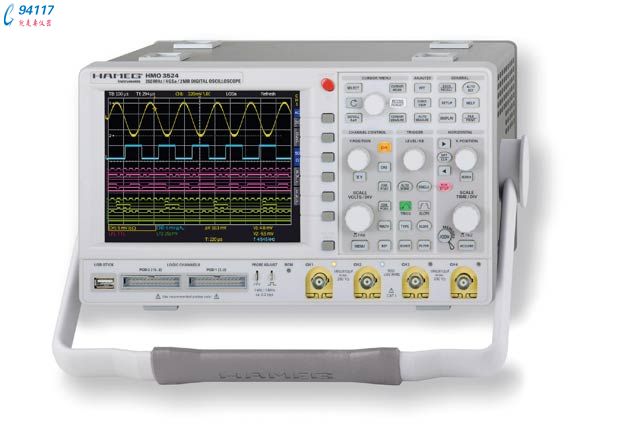

HMO3522 350MHz四通道混合信號示波器

顯示

顯示

6.5"VGA彩色TFT

分辨率

640×480像素

背光

LED400cd/m2

波形顯示區域

  無菜單

400×600像素(8×12格)

  有菜單

400×500像素(8×10格)

彩色等級

256色

每通道亮度等級

0～31

垂直系統

通道

  DSO模式

通道1、通道2

  MSO模式

通道1、通道2 LCH 0～15(邏輯探頭)選用2個HO3508邏輯探頭

輔助輸入

前面板(后面板)

  功能

外觸發

  阻抗

1MΩ||13pF±2pF

  耦合

DC，AC

  最大輸入電壓

100V(DC+ AC峰值)

XYZ模式

在獨立邏輯選擇上所有模擬通道

反相

通道1、通道2

Y-帶寬(-3dB)

350MHz(5mV～5V)/格
100MHz(1mV，2mV)/格

較低AC帶寬

2Hz

帶寬限制(可選)

大約20MHz

上升時間(定義)

1ns

DC增益精度

2%

輸入靈敏度

12階步進

  通道1、通道2

1mV/格～5V/格(1-2-5序列)

  衰減性

在階步進之間

輸入通道1、通道2

  阻抗

1MΩ||13pF±2pF(50W時)

  耦合

DC，AC，GND

  最大輸入電壓

200V(DC+AC峰值)，50W＜V_eff

測量電路

測量等級I(CAT I)

位置范圍

±10格

偏置范圍

  1mV，2mV

±0.2V

  5mV～50mV

±1V

  100mV～5V

±20V

邏輯通道

選購HO3508邏輯探頭

  門限選擇

TTL、CMOS、ECL、2個用戶自定義-2～8V

  阻抗

100kΩ||＜4pF

  耦合

DC

  最大輸入電壓

40V(DC+AC峰值)

觸發

模擬通道

自動

連接峰值檢測和觸發電平

  最小信號高度

0.5格

  頻率范圍

5Hz～400MHz

  電平控制范圍

從最小峰值到最大峰值

正常(無峰值)

  最大信號高度

0.5格

  頻率范圍

0～400MHz

  電平控制范圍

-10～+10格

操作模式

邊沿/視頻/邏輯/采樣率

極性

上升、下降、兩者

觸發源

通道1、通道2、線性、外觸發

耦合

AC：5Hz～400MHz
DC：0～400MHz
HF：30kHz～400MHz
LF：0～5kHz
噪聲抑制：100MHz LPF 開關

視頻

+/-同步脈沖

  標準

525線/60Hz系統
625線/50Hz系統

  場

場1、場2、兩者

  行

所有，可選行數

  源

通道1，通道2，外觸發

邏輯

AND，OR，TRUE，F(xiàn)ALSE

  源

LCH0～15

  狀態

LCH0～15X、H、L

觸發狀時顯示

LED

外觸發通道

輔助輸入(在后面板輔助輸入)

預/后觸發

100%～+200%相關到2MPts

二階觸發

  相性

上升或下降

  最大信號高度

0.5格

  頻率范圍

0～400MHz

  電平控制范圍

-10格～+10格

  操作模式
  時間后

20ns～0.1s

  事件發生后

1～2¹⁶

水平系統

顯示單位

時間，頻率(FFT)，電壓(XY)

顯示時基

主窗口，主和放大窗口

存儲放大

到100，000：1

精度

20ppm

時基

  重刷操作模式

20ms/格～1ns/格

  滾動操作模式

50s/格～50ms/格

數字存儲

實時采樣率

2×2Gsa/s，1×4Gsa/s邏輯通道：16×1Gsa/s

等效采樣率

50Gsa/s(邏輯通道沒有定義)

存儲深度

2×2MPt

操作模式

采集，平均，沿，峰值檢測，滾動，隨意運行/觸發

垂直分辨率

8位

水平分辨率

  Yt模式

50Pts/格

  XY模式

8位

內插法

Sinx/x(通道1，通道2)，Pulse(LCH0～15)

斜率

關閉，50ms～∞

預觸發

0～2百萬 X (1/采樣率)

  后觸發

0～4百萬 X (1/采樣率)

屏幕刷新率

高達2500個波形/秒

顯示

點(僅獲取點)，矢量(內插)，斜率

存儲數據

10

操作/測量/接口

操作

菜單驅動(多語言)，自動設置，幫助功能(多語言)

存儲/調出記憶

10種具體儀器參數設置

頻率計數器

  0.5Hz～1MHz

5位分辨率

  ＞1MHz～350MHz

6位分辨率

  精度

20ppm

自動測量

頻率，周期，U_DC，U_PP，U_P+，U_P-，U_RMS，U_avg，t_上升，t_下降

游標測量

△V，△t，1/△t(f)，V到Gnd，Vt related to Trigger point,ratio X Y,pulse ,peak to peak,peak+,peak-

接口

雙電流隔離USB/RS232接口(HO720),USC-Sfick(前面板)，實用SWV2.0和USB打印口(后面板)，外監視用DVI接口

選用接口

IEEE-488或網口/USB

運算功能

計算式數量

10種計算式每種高達5種格式

源

所有通道，參數和運算存儲

對象

運算記憶

功能

加，減，1/X，求和，DIV，SQ，POS，NEG，INV

通用信息

探頭調整輸出

1kHz/1MHz示波信號～0.2Vpp(上升時間＜4ns)

外接電源

105～253V，50/60Hz，CAI Ⅱ

功耗

在2300V，50Hz時，最大70瓦

保護系統

安全等級I(EN61010-1)

操作溫度

+5℃～+40℃

保存溫度

-20℃～+70℃

最大相對濕度

5%～80%(無冷凝)

尺寸

285×175×220mm

重量

3.6kg
